Dal motore al riduttore: metodologie per il corretto dimensionamento dei sistemi di motion control

Pubblicato il 18 novembre 2025

Il corretto dimensionamento di un sistema meccatronico composto da motore brushless e riduttore a gioco zero è una fase critica nella progettazione di applicazioni di automazione ad alta precisione. Una scelta errata può compromettere la dinamica del sistema, ridurre la vita utile dei componenti e generare inefficienze energetiche e produttive oltre che, ovviamente, perdite economiche.

1. Componenti

In un applicazione di motion control ogni componente utilizzato gioca un ruolo importante, il controller è fondamentale nella gestione dei servo motori e degli imput ma è altrettanto determinante il corretto dimensionamento di motori (brushless o torque), azionamenti e riduttori (di precisione o a gioco zero).

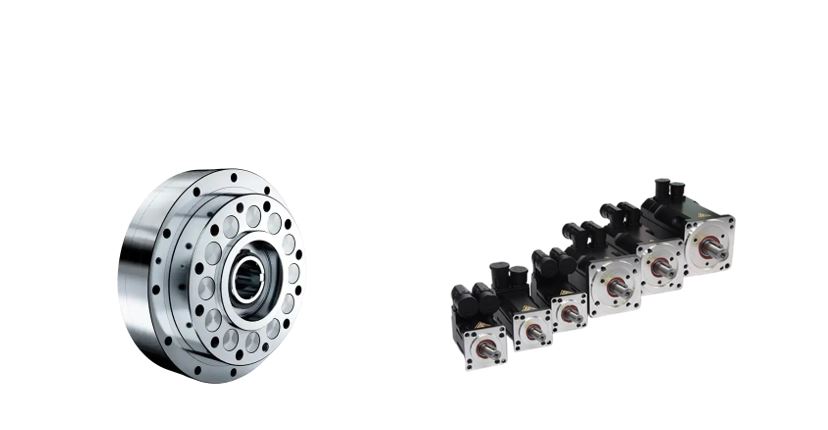

Il motore brushless è l’attuatore che converte l’energia elettrica in movimento. La sua selezione deve essere basata su un’analisi accurata dei carichi, delle accelerazioni e delle condizioni operative. Parametri fondamentali sono la coppia media, la coppia di picco, la velocità massima e la costante di coppia. È essenziale considerare il ciclo di lavoro per evitare surriscaldamenti o sovraccarichi del motore, che possono ridurne sensibilmente l’affidabilità. Un dimensionamento eccessivo porta a costi e ingombri inutili, mentre uno insufficiente causa inefficienze e degrado meccanico prematuro.

Il riduttore a gioco zero consente di amplificare la coppia del motore realizzando un profilo di movimento preciso e senza oscillazioni, garantendo rigidità torsionale e accuratezza di posizionamento. La scelta di un riduttore inadeguato può introdurre vibrazioni, errori di posizionamento e stress meccanici sui componenti rotanti.

2. Dimensionamento

A volte si commette la leggerezza di dimensionare il motore e il riduttore basandosi solo sui parametri principali che ne determinano la scelta: coppia (nominale e di accelerazione), velocità (nominale e massima) e precisione.

Tuttavia il corretto dimensionamento deve tenere conto anche di altri aspetti che non sono marginali:
  • La frequenza dei cicli di inversione e della dinamica complessiva del sistema è fondamentale per stimare la vita del componente.
  • La precisione di posizionamento va valutata accuratamente: non dipende infatti soltanto dal gioco meccanico del riduttore. Oltre al gioco meccanico occorre tenere in considerazione anche le perdite di precisione per isteresi, ovvero la componente dovuta alla deformazione elastica: quando il carico cambia direzione, parte dell’energia meccanica viene immagazzinata sotto forma di deformazione (ad esempio nei denti degli ingranaggi o nei supporti) e poi rilasciata con un ritardo, generando una differenza tra il percorso di carico e scarico del sistema. Pertanto, nel dimensionamento occorre considerare non il gioco ma la lost motion che rappresenta la somma del gioco meccanico statico (backlash) e della componente elastica (isteresi).
  • La verifica dei cuscinetti è una fase spesso sottovalutata ma determinante per la durata complessiva del sistema. I cuscinetti devono essere scelti in funzione del carico radiale e assiale derivante dal profilo di movimento e dalla configurazione della cinematica. Una valutazione corretta assicura la distribuzione uniforme delle forze e previene fenomeni di usura precoce o cedimenti strutturali.
  • Il rapporto tra l’inerzia del carico riflessa al motore e l’inerzia del rotore (Jload/Jmotor) è un indicatore chiave di prestazione. In generale, un rapporto compreso tra 3:1 e 10:1 rappresenta un compromesso ottimale tra stabilità, rapidità e precisione di controllo. Un rapporto troppo elevato rende invece il sistema instabile e difficile da gestire.

3. Conclusioni

Il corretto dimensionamento di motori brushless e riduttori a gioco zero richiede un approccio ingegneristico integrato che consideri simultaneamente la meccanica, l’elettronica e il controllo. Solo attraverso una valutazione precisa dei parametri di coppia, inerzia e carichi sui cuscinetti è possibile ottenere un sistema affidabile, efficiente e duraturo. Una progettazione accurata consente di massimizzare le prestazioni, ridurre i costi di manutenzione e garantire la stabilità operativa anche in applicazioni ad alta ciclicità e precisione.

Si tratta spesso si prodotti molto tecnici che è opportuno far dimensionare da personale specializzato che abbia una formazione specifica per quel tipo di componenti.

A tal fine, a supporto degli uffici tecnici e dei progettisti, Homberger offre un servizio tecnico dedicato al corretto dimensionamento di motori brushless, riduttori e componenti meccatronici, basato su un’analisi personalizzata delle specifiche applicative e dei cicli di lavoro. Il supporto comprende la verifica completa dei cicli di lavoro, dei carichi, del rapporto d’inerzia e della durata dei cuscinetti, assicurando la scelta della combinazione ottimale tra motore e riduttore. A supporto della scelta e a garanzia della buona riuscita dell’applicazione viene sempre fornita una relazione tecnica che può allegata al fascicolo del progetto.

A completamento del servizio, Homberger mette a disposizione un servizio post-vendita specializzato per l’installazione e la messa in servizio dei motori, garantendo che le soluzioni fornite siano integrate correttamente negli impianti produttivi, in conformità con gli standard di precisione e affidabilità richiesti dall’industria moderna.
