Il risparmio di tempo con il sistema a sbarre RiLineX supera le aspettative

Assemblaggio a velocità record: uno studio conferma un risparmio di tempo fino al 75% con RiLineX

Uno studio commissionato all’ente indipendente Fraunhofer Institute for Material Flow and Logistics IML ha esaminato il tempo di assemblaggio della nuova piattaforma RiLineX in uso presso il quadrista gefeba Elektro GmbH. I risultati: RiLineX può velocizzare l’installazione fino al 75% rispetto ai sistemi convenzionali. I risultati dello studio hanno superato in maniera positiva anche le precedenti dichiarazioni di Rittal.

Rittal ha commissionato al Fraunhofer Institute for Material Flow and Logistics IML uno studio indipendente per determinare il tempo risparmiato durante l’assemblaggio del nuovo board del sistema di distribuzione a sbarre RiLineX. Il risultato: riduzione del 75% del tempo di installazione rispetto a RiLine60. Le precedenti dichiarazioni di Rittal, che stimavano conservativamente un vantaggio di tempo di circa il 50%, sono state quindi ampiamente superate. In alcuni casi, sono stati ottenuti enormi risparmi di tempo anche nell’assemblaggio dei dispositivi. Lo studio è stato condotto in condizioni operative reali presso il quadrista gefeba Elektro GmbH a Gladbeck, sotto la supervisione del rinomato istituto tedesco.

Rivisitiamo il sistema sbarre

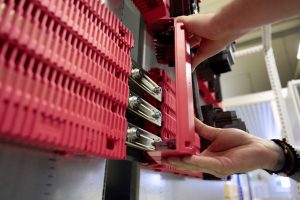

Il sistema di distribuzione RiLineX Rittal, esaminato nello studio, propone un nuovo concetto per le sbarre con interasse 60 mm. Un innovativo principio “Click & Work” consente un assemblaggio rapido e senza attrezzi. Inoltre, a differenza dei sistemi presenti sul mercato, non è necessario calcolare la distanza e la posizione dei supporti sbarre oppure tagliare elementi isolanti come i profilati di base e di copertura.

RiLineX è disponibile sia come board completo preassemblato, comprensivo di sbarre di rame per l’installazione diretta nell’armadio, sia come sistema modulare da assemblare e senza sbarre. Con il sistema modulare, gli utenti assemblano un proprio sistema altamente personalizzato partendo da componenti modulari. Le sbarre piatte standard in rame, alluminio o Cuponal, disponibili con diverse sezioni, devono semplicemente essere tagliate a misura e poi inserite con facilità nel supporto.

I punti salienti dello studio

Per validare i vantaggi di RiLineX durante il montaggio, sono state confrontate le procedure di assemblaggio di questo sistema con quelle di RiLine60 secondo standard REFA. Lo studio ha inoltre fatto distinzione tra un processo di assemblaggio manuale e l’uso di sistemi di foratura supportati da CNC. I lavori di assemblaggio sono stati eseguiti da esperti specialisti del quadrista gefeba, con sede a Gladbeck.

Il maggiore risparmio di tempo è stato ottenuto utilizzando il board completo RiLineX:

rispetto a RiLine60, il tempo di assemblaggio è stato ridotto del 75% nelle lavorazioni manuali e dell’80% con il supporto CNC per la foratura. Anche la soluzione modulare RiLineX ha mostrato un chiaro risparmio di tempo: 60% durante l’assemblaggio manuale e 55% durante l’assemblaggio automatizzato. Con il board modulare, il tempo risparmiato con la foratura CNC è leggermente inferiore rispetto alla foratura manuale, perché la macchina deve essere utilizzata più volte e la piastra di montaggio deve essere lavorata con piani di foratura diversi. Il risparmio di tempo nel collegamento dei dispositivi dipende dalla tipologia di componenti e può arrivare fino all’85%.

Sottolinea Marcel Birkenberger, Head of Manufacturing and Production di Gefeba Elektro GmbH:

“I tempi di assemblaggio significativamente più rapidi con RiLineX mi hanno davvero sorpreso. La prima impressione di RiLineX era positiva già quando Rittal ci ha presentato il prodotto. Il sistema sembrava ben concepito e semplice. Ma non riuscivamo a immaginare quanto sarebbe stato rilevante il vantaggio in termini di tempo”.

In futuro, gefeba intende sfruttare questo vantaggio: “Fin dalla fondazione, la nostra azienda familiare è stata guidata da un forte focus sul cliente. Se vogliamo mantenere questo approccio, dovremo fare attenzione a recepire innovazioni che ci permettano di soddisfare una domanda sempre crescente di tempi di consegna brevi, anche per soluzioni complesse”.

Volker Schmidt, Head of Product Management RiLineX in Rittal, aggiunge:

“Per la rilevanza dello studio, è stato importante selezionare un’azienda con professionisti qualificati e con esperienza nell’uso dei sistemi a sbarre attualmente disponibili sul mercato, come RiLine60. In gefeba abbiamo trovato la situazione perfetta”.
