L’opzione DDS aumenta la flessibilità dei generatori di forme d’onda arbitrarie

Spectrum Instrumentation ha introdotto una nuova opzione che abilita la sintesi digitale diretta (DDS) nei suoi generatori di forme d’onda arbitrarie (AWG) della serie 65xx, fornendo una soluzione conveniente per la generazione di segnali sinusoidali, sorgenti di riferimento finemente sintonizzabili, onde sinusoidali combinate, treni di forme d’onda, sweep di frequenza e segnali modulati.

Il rilascio completa della funzionalità DDS nell’intero portafoglio di generatori AWG di Spectrum, che ora include più di 70 varianti di prodotto abilitati DDS, supportando la generazione di segnali multitono e multicanale con larghezze di banda fino a 3,9 GHz. In modalità DDS, i generatori di forme d´onda arbitrarie della serie 65xx offrono fino a 16 singoli toni sinusoidali (mostrati come FFT) programmabili con pochi comandi o regolabili con l’interfaccia DDS Control.

Combinando il funzionamento tradizionale dei generatori di forme d´onda arbitrarie con una potente modalità DDS in un unico strumento, la serie 65xx offre prestazioni eccezionali. In modalità DDS, ogni canale può generare fino a 16 toni sinusoidali indipendenti, con frequenza, ampiezza e fase controllate tramite semplici comandi che consentono di modificare i parametri con un intervallo di soli 8 nanosecondi. Questo approccio consente la creazione rapida di segnali multitono e modulati senza grandi trasferimenti di dati o complessi calcoli di forme d’onda.

Modalità AWG

Progettata per soddisfare le comuni esigenze delle applicazioni di misura e collaudo, la serie di generatori di forme d´onda arbitrarie 65xx offre una piattaforma compatta e versatile con velocità di uscita da 40 MS/s a 125 MS/s, risoluzione a 16 bit e larghezze di banda fino a 70 MHz. Le singole schede mettono a disposizione da 1 a 8 canali di uscita, mentre i sistemi completi possono essere espansi fino a 80 canali completamente sincronizzati, rendendo la famiglia di prodotto adatta sia per l’uso autonomo che per realizzare sistemi di test automatizzati più grandi. Gli strumenti sono disponibili in due formati standard di mercato: come schede PCIe per l’installazione diretta in sistemi basati su PC e come strumenti autonomi LXI che supportano il controllo basato su Ethernet in ambienti di laboratorio e di produzione.

Modalità DDS

Con la nuova opzione DDS, funzionalità avanzate come le pendenze di frequenza e ampiezza, insieme a una sequenza di comandi flessibile, consentono di adattare i segnali in tempo reale. Queste capacità sono particolarmente preziose in applicazioni che richiedono sorgenti di frequenza agili, per aiutare a identificare le frequenze di risonanza o compensare la deriva del sistema, come nella stimolazione di reti, nei test automatizzati di filtri e amplificatori o nel funzionamento di sensori medici e industriali. Ecco due esempi di altre applicazioni di test automatizzate:

Esempi

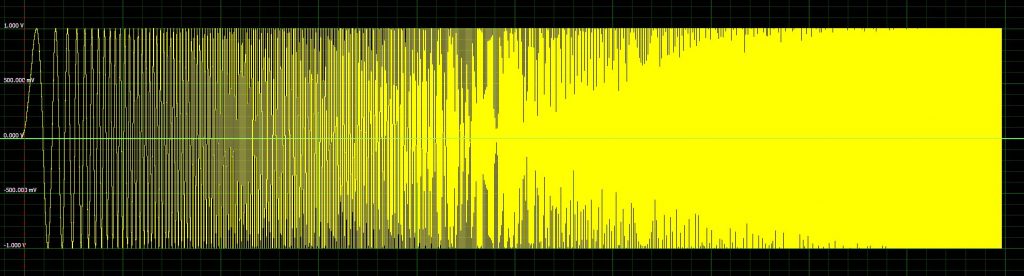

L’esempio 1 mostra come l’opzione DDS generi un’onda sinusoidale a scansione lenta da 20 Hz a 20 kHz. Tali forme d’onda sono comunemente utilizzate per azionare motovibratori utili per identificare la risonanza meccanica e la fatica in applicazioni automobilistiche e aerospaziali. L’opzione DDS della serie 65xx può eseguire fino a 16 scansioni parallele con diverse gamme di frequenza, riducendo significativamente il tempo di test.

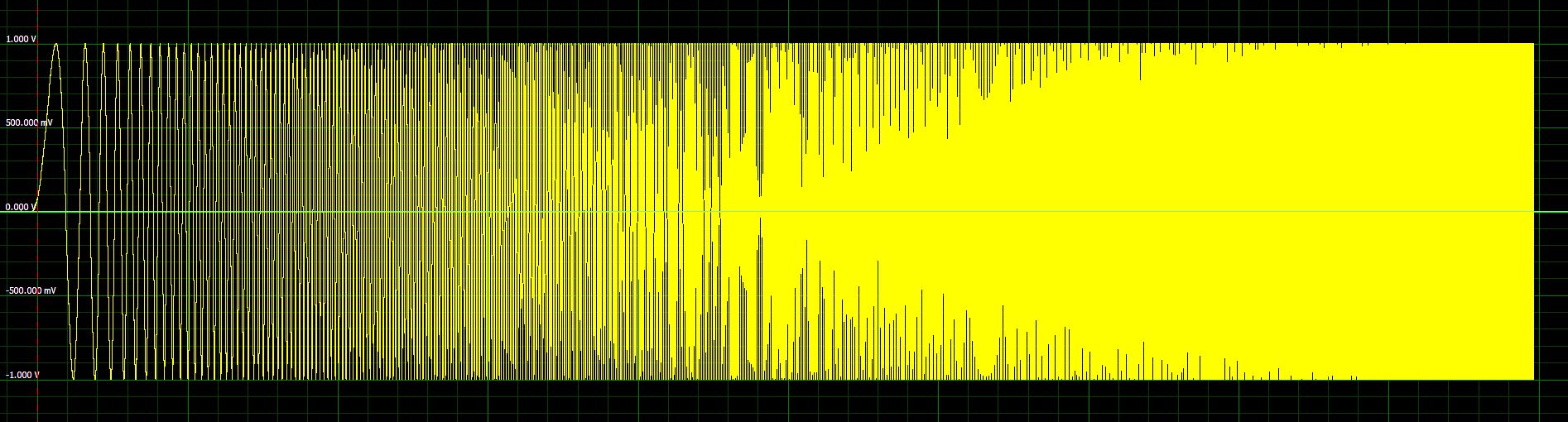

Sweep sinusoidale per azionare un motovibratore

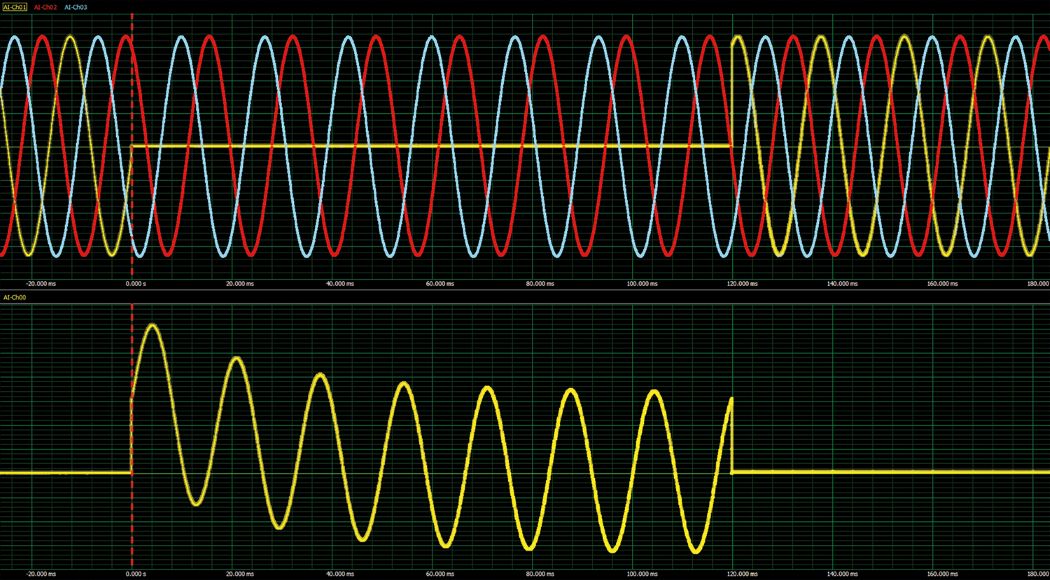

L’esempio 2 mostra le forme d’onda per il rilevamento dei guasti nei circuiti simulando le uscite dei trasduttori di tensione e corrente. La traccia superiore simula un guasto di alimentazione trifase con un guasto linea-terra sulla fase A. La traccia inferiore mostra la corrente risultante della fase A, dimostrando la capacità dell’opzione DDS di generare forme d’onda non sinusoidali come una corrente in decadimento esponenziale.

Alimentazione trifase con un guasto simulato

Software e assistenza

Ottimizzati per il funzionamento controllato da computer, tutti gli strumenti della serie 65xx utilizzano il toolkit software unificato di Spectrum Instrumentation, semplificando l’integrazione del sistema e gli aggiornamenti futuri.

Il supporto software è fornito per Windows e Linux, con esempi di programmazione per Python, Matlab, C++ e LabView, oltre a un’API Python di alto livello. È inclusa anche l´interfaccia grafica »DDS Control» gratuita, che consente di generare e controllare in modo semplice il segnale senza necessità di programmazione.

Tutti i prodotti sono supportati da un’assistenza tecnica a vita fornita direttamente dal team di ingegneri di Spectrum Instrumentation, insieme ad aggiornamenti gratuiti del software e del firmware.
